Batteriväxelriktaren förklarad: Strömlagring och solcellsanläggning i samspel

Vad är en batteriväxelriktare?

En batteriväxelriktare är det centrala elementet i energilagringsprocessen, särskilt vid solenergi. En batteriväxelriktare omvandlar AC- till DC-ström, eftersom det krävs DC-ström för laddning av en strömlagring. Dessutom är batteriväxelriktaren dubbelriktad, vilket betyder att energi kan röra sig i båda riktningarna. Detta är relevant vid inmatning av ström från batterilagringen till husets elnät. Batteriväxelriktaren kan därmed inte bara ladda en strömlagring, utan även ladda ur batteriet och förse hushållet med den AC-ström som behövs genom att den omvandlar DC-ström från batteriet till AC-ström och matar in den i elnätet.

För kopplingen till husets elnät måste utgångsspänningen ligga på t.ex. 230 V. Moderna batteriväxelriktare kan dessutom övervaka och effektivt styra elproduktionen, förbrukningen och batteriets laddningsstatus.

Det är viktigt att man inte förväxlar batteriväxelriktaren med solcellsväxelriktaren.  En solcellsväxelriktare omvandlar energin från solcellsmodulerna till växelström, som sedan kan matas in i husets elnät eller i det offentliga elnätet (beroende på hur den är ansluten). En batteriväxelriktare laddar och laddar ut batteriet.

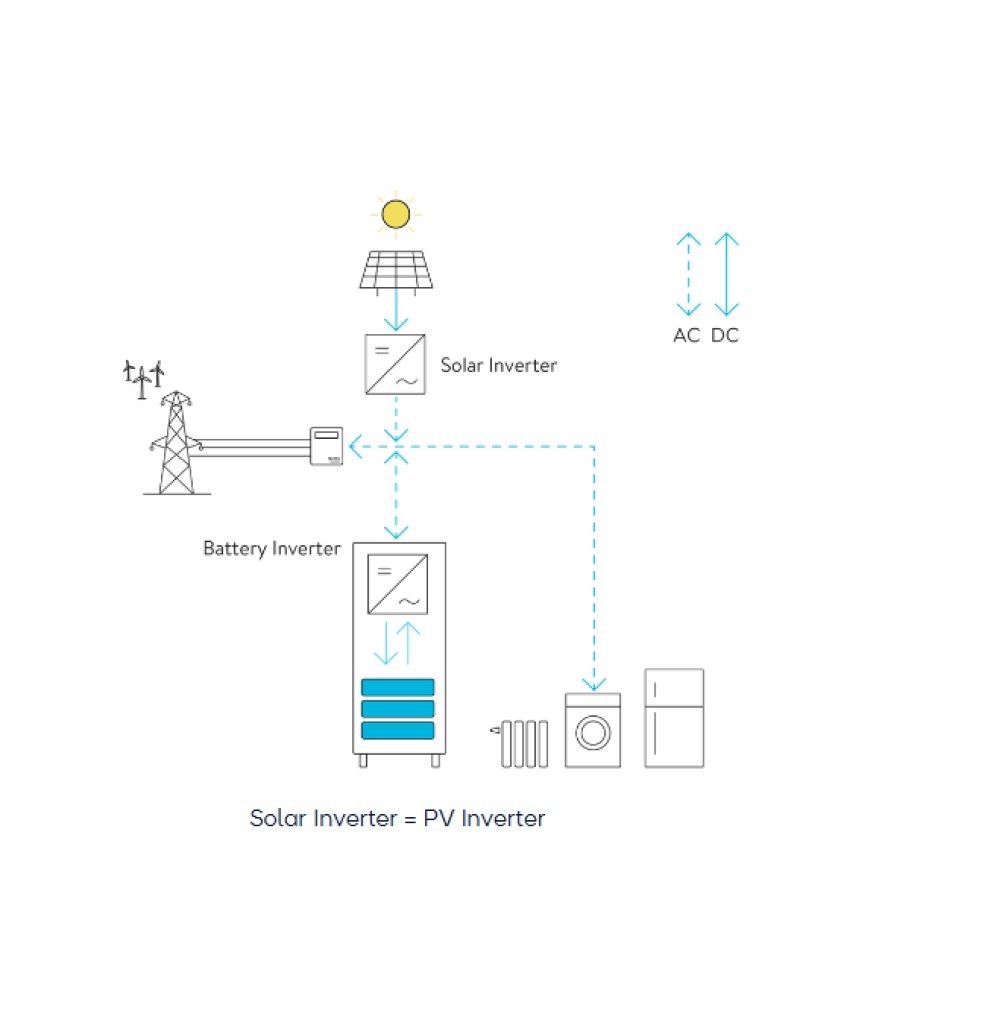

I grafiken nedan ser du illustrerade funktionssätt hos en batteriväxelriktare – för AC-lagring, som de som sonnen erbjuder.

Vanliga användningssätt för batteriväxelriktare

Batteriväxelriktare används för många olika syften:

• Ny lösningar för lagring av energi: Vid installationen av ett nytt system för lagring av energi ser batteriväxelriktaren till att växelström problemfritt förvandlas till likström och vice versa.
• Komplettering av befintliga solcellsanläggningar: Om man vill komplettera sin befintliga solcellanläggning med en batterilagring kan man, beroende på leverantör, integrera batteriväxelriktaren i systemet. Hos sonnen-batterier är batteriväxelriktaren redan inbyggd, vilket gör installationen desto enklare.

Det speciella med sonnen-lösningen

I varje sonnenBatterie är (sonnenBatterie 10 performance) till batteriväxelriktaren redan fast inbyggd. Det krävs inte att man skaffar den extra. Denna integration garanterar optimal samordning mellan batteriet och växelriktaren. Genom att den är fast inbyggd i enheten kan användaren dra nytta av en kompakt och effektiv lösning för den egna energiförsörjningen.

Olika typer av växelriktare allmänt förklarade

Batteriväxelriktare, hybridväxelriktare, nätväxelriktare, solcellsväxelriktare, fristående växelriktare, växelriktare med flera lägen – det finns många växelriktare på marknaden. Men vad lämpar sig egentligen för vad? Hur skiljer sig olika typer av växelriktare från varandra? I det närmaste ger vi en kort förklaring av de olika typerna av växelriktare.

Batteriväxelriktare
En batteriväxelriktare omvandlar växelström (AC) till likström (DC) för laddning av en strömlagring. Utöver det är batteriväxelriktaren dubbelriktad. Strömmen kan gå i båda riktningarna, vilket är relevant för inmatning av ström från batteriet till husets eget elnät, som kräver växelström. Detta möjliggör effektiv användning i hushållet av den lagrade elen. En trefas-batteriväxelriktare garanterar därmed en jämn fördelning av elen.

Hybridväxelriktare
En hybridväxelriktare kombinerar funktionerna hos en solcellsväxelriktare (förklaras ytterligare nedan) och en batteriväxelriktare i en enhet. Den omvandlar likströmmen som skapats i solenergimodulerna till växelström, och sparar samtidigt överskottsenergin i batteriet.

Andra typer av växelriktare
Följande typer av växelriktare finns det dessutom:

• Solpanelsväxelriktare/nätväxelriktare/solcellsväxelriktare: De omvandlar likströmmen som skapats i solenergimodulerna till nätkonform växelström, som direkt matas in i det offentliga elnätet eller förbrukas i hushållet. Enheten är densamma för alla tre beteckningarna – dessa tre olika beteckningar används för den på marknaden.
• Fristående växelriktare: Kallas även för ö-växelriktare och är utformade för nätoberoende system. De skapar en egen nätspänning och ger strömförsörjning till t.ex. förbrukare i avsides belägna områden utan elnätsanslutning.
• Växelriktare med flera lägen: Kan kopplas till elnätet eller arbeta oberoende av elnätet. Vid ett strömavbrott kopplar den automatiskt om till ö-drift och garanterar därmed nödströmförsörjning.

Vilka viktiga egenskaper har batteriväxelriktare?

Olika faktorer som prestanda, faser (enfas- eller trefas-växelström) och integration i befintliga system spelar en viktig roll för att ellagringssystemet inklusive batteriväxelriktare ska kunna fungera problemfritt.

Prestanda och dimensionering
Den nominella effekten för ett batteri med växelriktare avgör hur mycket el som kan tillhandahållas samtidigt. Den nominella effekten anges i kilowatt (kW). För hushåll med stora förbrukare rekommenderas en nominell effekt på minst 5 kW för att apparater som tvättmaskiner, elektriska spisar eller mindre värmepumpar ska kunna användas samtidigt. För särskilt höga krav, t.ex. när en värmepump ska vara igång samtidigt som en elbil laddas, bör den nominella effekten ligga på 8 till 10 kW.

Möjlighet till reservström och nödström
En batterilagring med reservströmfunktion ser vid ett strömavbrott till att viktiga apparater som kylskåp eller värmesystem fortsätter att fungera. Detta fungerar dock endast om strömlagringen inklusive batteriväxelriktare är utformad för det. En lösning för reservström fortsätter att producera el när hushållet är skilt från elnätet vid ett strömavbrott. Här kan du ta reda på mer om skillnaden mellan reservström och nödström i samband med solenergi.

sonnenBatterie 10 performance i kombination med sonnenProtect 8000 samt sonnenBatterie 10 i kombination med sonnenProtect 4000 är dessutom högpresterande lösningar som kan förse hushållsapparaterna med el även i nödfall. Batteriväxelriktaren omvandlar då den tidigare lagrade likströmmen till användbar växelström så att hushållet även fortsatt förses med el.

Integration i ett befintligt solcellsystem
En batteriväxelriktare hör alltid till en AC-solelslagring. Den arbetar oberoende av solcellsväxelriktaren. Detta oberoende möjliggör enkel komplettering till befintligt system, utan att den ursprungliga solcellsanläggningen måste anpassas. Hos sonnen är batteriväxelriktaren redan fast inbyggd i batteriet.

Vilka fördelar har sonnenBatterier med inbyggd batteriväxelriktare?

Batteriväxelriktaren är fast inbyggd i sonnenBatterierna som en osynlig hjälte, och den är optimalt anpassad efter hela systemet. Den koncentrerar sig på effektiv omvandling av växelström till likström för laddning av strömlagringen och på omvandlingen av likström från batteriet till den växelström som hushållet behöver.

Med en batteriväxelriktare kommer bl.a. följande fördelar:

1. Trefas-försörjning: Med en nominell effekt på upp till 12 kW förser t.ex. sonnenBatterie 10 performance även större förbrukare som värmepumpar, elektriska spisar eller elbilar med el.
2. Kompakt konstruktion: Genom att den är fast inbyggd sparar man plats och får alla fördelar med ett genomtänkt helhetskoncept som inte kräver så mycket underhåll.
3. Intelligent energihantering: Batteriväxelriktare kan balansera hushållets behov av el mot produktionen av solel i realtid. På så vis optimerar batteriväxelriktaren användningen av den solel som man själv har producerat genom att den lagrar överskottsenergin i batteriet och ställer den till förfogande igen vid behov.

Facit

Batteriväxelriktare är, tillsammans med lagringssystem som de från sonnen, en hållbar, framtidssäkrad lösning. De stöder integrationen av förnybar energi och främjar samtidigt minskning av koldioxidutsläpp. De bidrar på ett betydande sätt till att el från AC-lagring omvandlas och används effektivt. För ägaren av en strömlagring från sonnen betyder det hög andel användbar solcellseffekt.
